Заправка картриджей Epson C63/C64/70/C80/C82/C84/Photo 950/Photo 2100

ver. 1.02 от 31.07.04

Решил как-то я, попробовать заправить картридж, от Epson Photo 950, и как нормальный человек полез в Интернет за информацией.
Во многих  местах, нашел описания по методу заправки, и, ознакомившись, вооружился соответствующими прибамбасами.
Я, как инженер, сразу обратил внимание на не целесообразность применения ластика при использовании его в качестве уплотнителя, но черт меня попутал, подумав, наверное, здесь есть какой то смысл. Намучившись немного, и поругав этих, горе изобретателей (ох и икалось вам 8-)), перешел к своей схеме заправки картриджа. При использовании ластика, существует огромное неудобство – это надо одновременно, и прижимать ластик, для лучшей герметизации, и вытягивать поршень у шприца. Млять, млять сказал бы MIROvoy 8-)

Короче, предлагаю два варианта небольшого усовершенствования заправки.

Для этих целей, взамен ластика наиболее подойдет система “Бабочка”.

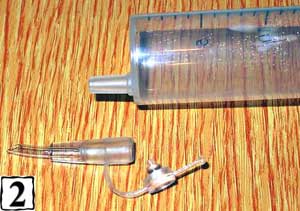

Для первого варианта, нам нужна, будет от системы, головка переходник для шприца, оставив немного на ней трубки 1-1,5см, обрезанной на конце под углом (см. рис.2).
Для второго, только трубка, или кембрик, диаметром 2,5-3мм.

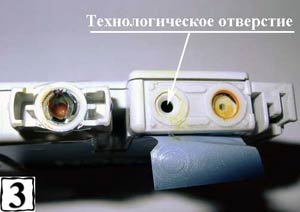

- Перед заправкой картриджа, его надо немного доработать – это отклеить снизу синюю этикетку, открыв тем самым технологические отверстия. Далее, аккуратно лезвием ножа, вскрываем, ближнее технологическое отверстие, расположенное к выходному отверстию (см. рис.3). Его входное отверстие, примерно диаметром 2,3мм.

Первый вариант заправки, с донор-шприцом.

- Вставляем, в подготовленное техн. отверстие, 20мл. шприц, с одетой  головкой переходником от “Бабочки” и без поршня.

Т.к. диаметр трубки от системы, немного больше техн. отверстия - это способствует хорошей герметичности, донор шприц – картридж.

- Заливаем во внутрь шприца, примерно 10-15 мл, нужных чернил.

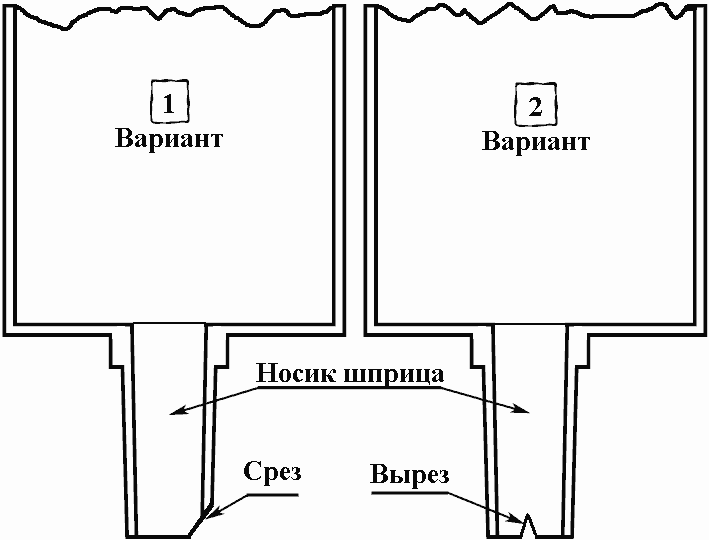

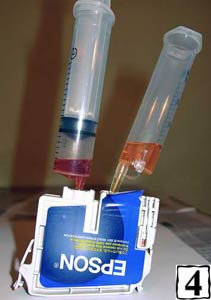

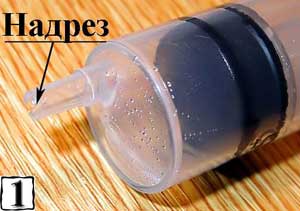

- Теперь, вставляем в выходное отверстие картриджа, шприц, который был предварительно модифицирован (рис.1), и медленно им начинаем выкачивать чернила, из картриджа (см. рис.4).

Чернила из шприца донора, будут медленно заливаться во внутрь картриджа, а в отсасывающем будет появляться чернильная пена.

Отсасываем до тех пор, пока чернила пойдут без пены, не забывая доливать в донор-шприц, если они закончились.

Для уверенности, можно немного больше отсосать, и так чтобы еще в донор-шприце почти не осталось чернил, чтобы потом, вынимая, не залить все вокруг, он же без поршня.

Вытянутые чернила можно, вылить в банку с чернилами, если вы не первый раз, этот картридж заправляете. Если, это первая заправка, то лучше их вылить в унитаз, или оставить для экспериментов. Такая политика связана с тем, чтобы вы в дальнейшем не мучались с цветокоррекцией и не дай бог не совместимостью чернил, оригинальных и заправляемых чернил. На фотографии (рис.4), очень хорошо видно, различие в цвете, желтых чернил, вытягиваемых из картриджа, и заправляемых WWM чернил.

Поэтому, если вы не знаете о совместимости чернил, лучше перед заправкой, промыть картридж специальной очищенной водой, например вода для инъекций, или, в крайнем случае, дистиллированной. Сперва, надо остатки чернил вытянуть из картриджа, модернизированным шприцом, держа при этом картридж как в рабочем состоянии, т.е. выходным отверстием вниз, не забывая активировать воздуховод, это тот который открывается при вставлении в принтер, у 950 - это рычажок снизу и сбоку, у R200, R300 - это снизу с края, клапан. Извлеченные чернила, можно собрать и в дальнейшем заправить другой картридж. Промывка от остатков чернил, осуществляется как при втором варианте заправки, только вместо чернильной донор-банки, ставиться банка с дистиллированной водой. После промывки, вода из картриджа удаляется, как и при удалении чернил, предварительно заткнув техн. отверстие.

Второй вариант заправки, с донор-банкой.

- В технологическое отверстие, вставляем трубку капилляр, от “Бабочки”, на глубину 1-1,5см. Второй ее конец опускаем в банку-донор, с нужными чернилами.

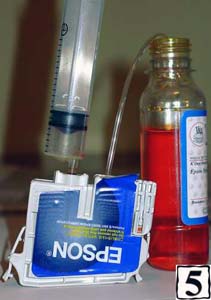

- В выходное отверстие картриджа, вставляем модифицированный 20мл шприц (см. рис.5).

Дальнейшие наши действия, аналогичные, что и при первом варианте.

Для более лучшей (полной) заправки, картридж, во время отсасывания чернил, рекомендуется наклонять, сперва влево – отсосали, потом вправо – отсосали, на себя и от себя. Эти действия служат для того, чтобы удалить воздух из камер, что способствует полному заполнению чернил.
После заправки картриджа, его поднимают немного выше донор-банки, затем капилляр, вынимается из техн. отверстия, держа его над донор-банкой, чтобы остатки чернил стекли в банку.

Этот вариант заправки, является более лучшим и удобным, связанный с тем, что не надо подливать чернила, нет необходимости придерживать донор-банки как в первом варианте, появляется возможность вращать в пространстве картридж для лучшего его наполнения.

- Теперь, когда картридж заправлен, его протираем салфеткой, от остатков чернил, не переворачивая его, и не надавливая по бокам, а то чернила будут вытекать из техн. отверстия. Наибольшее внимание обратить на чистоту технологического отверстия, потому что, его надо заклеивать. Для этих целей, наиболее подходит термо-клей, который быстро и надежно заделывает дырку, в последствии которую, легко опять можно расковырять.

- После заклейки отверстия, приделываем на место синюю этикетку, затем переворачиваем картридж, убеждаясь что, чернила не вытекают.

- Перед установкой заправленного картриджа в принтер, если он без АО или  SCSI чипа, его необходимо обнулить ресетером.

На этом все. Да прибудет с вами, великий и цветастый  WWM 8-). Чтобы дюзы все печатали, и соответствовали цвета.

дополнение от Levkor'a

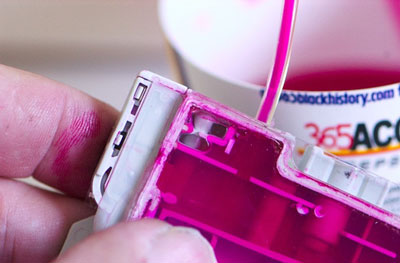

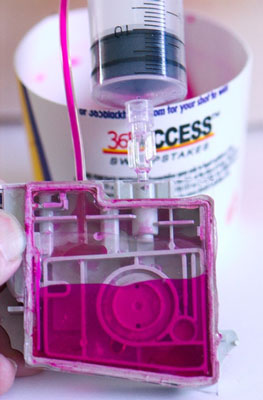

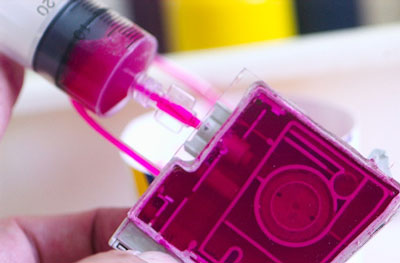

процесс заправки изнутри можно увидеть на фотографиях
