"УСТРОЙСТВО ПЕЧАТАЮЩЕЙ ГОЛОВКИ EPSON"

ЕВГЕНИЙ

Введение.

Не секрет, что струйные принтеры EPSON сейчас очень популярны. Они отличаются высоким качеством печати при небольшой цене. Для печати в них используется оригинальная пьезоэлектрическая головка. Она рассчитана на весь срок службы принтера, а расходным материалом является пластмассовый картридж-чернильница. Эта конструкция имеет свои достоинства и недостатки.

Плюсы:

  • Высокое качество печати
  • Относительно недорогие расходные материалы

Минусы:

  • Дорогостоящий ремонт печатающей головки
  • При долгих простоях требуется прочистка головки, при этом тратятся чернила

У каждого владельца такого принтера наверняка возникало желание удешевить эксплуатацию и не покупать новые картриджи, а заправлять старые. Но большинство боятся это делать, т.к. головка может засориться от некачественных чернил и придется тратить немалые деньги на ремонт в сервис-центре. Спешу обрадовать Вас, безопасно заправлять эти картриджи все-таки можно, но для этого нужно использовать качественные чернила. Сейчас продается очень много всевозможных комплектов для заправки по разным ценам, большинство из них сделано в Китае, и о качестве говорить не приходится... Мало того, что качество печати становится на порядок ниже, так еще есть шанс не оставить без работы сервис центр... Скажу честно, я ни разу не покупал оригинальные картриджи ;-) Я используя для заправки чернила InkMaster (не сочтите за рекламу ;-), они изготовляются в Германии и Англии, и в отличие от китайских обеспечивают отличное качество печати и сохранность печатающей головки, хотя и стоят они дороже. Также сейчас продают неоригинальные картриджи, но использовать их мне не хочется, т.к. не известно чего туда льют... Давайте попытаемся разобраться, как же устроена печатающая головка принтеров EPSON и почему она может выйти из строя.

Блок печатающей головкиУстройство печатающей головки. Как говорится, пока не разломаешь не поймешь устройства, так вот, давайте вместе разломаем одну печатающую головку(цветную от Epson Stylus Color 200) и разберемся, как она работает и почему выходит из строя (не думаю, что у кого-то из Вас есть желание сделать такое со своим принтером ;-). Сразу приношу свои извинения за может быть не очень качественные фотографии, т.к. делались они с помощью обычного планшетного сканера Mustek Paragon 600IICD (оказывается сканером не только бумажки можно сканировать ;-)

(1 - крышка; 2 - датчик наличия картриджа; 3- место для управляющей платы; 4 - место для печатающего узла)

На рис. показан блок печатающей головки, с него сняты печатающий узел с платой управления. В различных моделях принтеров конструкция этого блока может быть различной (у этого принтера блок съемный, у старших моделей его снять без отвертки не получится...) До этого этапа можно разбирать без применения деструктивных методов, дальше надо их применять.

Плата и шлейф(1 - контакты, идущие у пьезоэлементам; 2 - шлейф; 3 - управляющая микросхема; 4- контакты, которые замыкаются при установке картриджа; 5 - контакты для подключения блока печатающей головки к принтеру) На рис. показана плата с шлейфом, который подключается к пьезоэлементам.

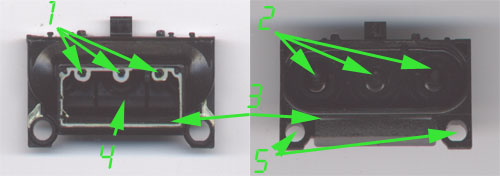

Печатающий узел

(1 - чернильные каналы; 2 - трубки, через которые чернила забираются из картриджа; 3- щель для шлейфа; 4 - место для печатающего элемента; 5 - отверстия для крепления печатающего узла на блоке)

На рис. показан печатающий узел, в нем устанавливается печатающий элемент, по каналам 1 чернила из картриджа поступают в печатающий элемент, его устройство мы рассмотрим далее. На фотографии видно, что соединения проклеены специальным клеем(белый), так вот, этот клей очень хорошо растворяется спиртом, ацетоном и т.п., поэтому применять данную химию для чистки печатающего узла НЕЛЬЗЯ!

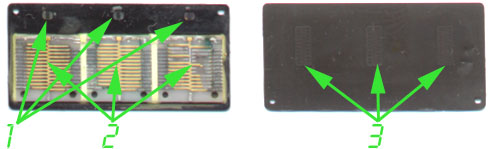

Печатающий элемент

(1 - чернильные каналы; 2 - пьезоэлементы, к их контактам подключается шлейф; 3- сопла, от сюда чернила летят на бумагу)

На рис. показан печатающий элемент. Он представляет собой 3 склееные металлические пластины, к ним приклеены пьезоэлементы. Чернила, попав в каналы 1 из печатающего узла, попадают в пьезоэлементы, которые выплевывают их через сопла 3 на бумагу. Рассмотрим устройство печатающего элемента подробнее, для этого отогнем слой со стороны сопел и отклеим один пьезоэлемент.

Печатающий элементНа рис. показан печатающий элемент со снятым и перевернутым пьезоэлементом. Стрелками условно показано направление движения чернил: красная - чернила попадают в печатающий элемент, синяя - попадают на вход пьезоэлемента, зеленая - попадают в пьезоэлемент, желтая - ускоряются в пьезоэлементе, белая - вылетают из элемента через сопла на бумагу.

Выводы.

Печатающая головка струйных принтеров EPSON является весьма сложным устройством, в ней есть много мест, где может произойти засорение, поэтому применять некачественные расходные материалы я крайне не рекомендую. При применении же качественных чернил никаких проблем возникать не должно, да и к тому же есть возможность промыть печатающую головку специальными средствами. Но это уже совсем другая история.

P.S. Ну и чтобы вы не подумали, что я варвар, что ломаю дорогостоящие изделия и.т.п., сообщаю, что я разбирал неисправную печатающую головку, купленную мной за 50р. специально для изучения ее устройства.

Evgen
