Чип-тюнинг принтеров или как изменить модель?

Часть 1. Трансплантация головного мозга принтеров Epson или Переделываем принтеры Epson P50, T50, R290 в бесчиповые принтеры типа L800 с помощью паяльника с помощью паяльника и какой-то микросхемы. Инструкция.

Эта инструкция предназначена для технически неподготовленных, но умеющих держать паяльник в руках людей. Если вы никогда не держали паяльник в руках, то прочитайте данную инструкцию для общего понимания процедуры замены микросхемы и отдайте свой принтер с новой микросхемой и данной инструкцией любому нормальному монтажнику, который поменяет вам микросхему за 10 минут, взяв за это пару баксов.

Итак, начнем.

Что нам нужно:
1. Принтер модели Т50, Р50, R290 или R280.

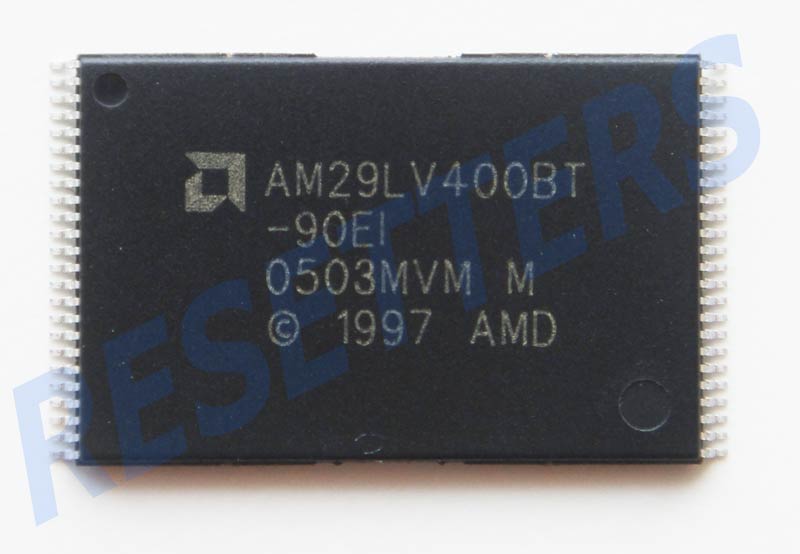

2. Новая микросхема флеш-памяти принтера, в которой уже находится прошивка для L800. Купить микросхему FM-L800 (Flash Memory for L800).
3. Паяльник 25 Вт или паяльная станция.
4. Скальпель или канцелярский нож.

Последовательность действий:

1. Разборка. Снимите верхнюю часть корпуса принтера. Для этого:

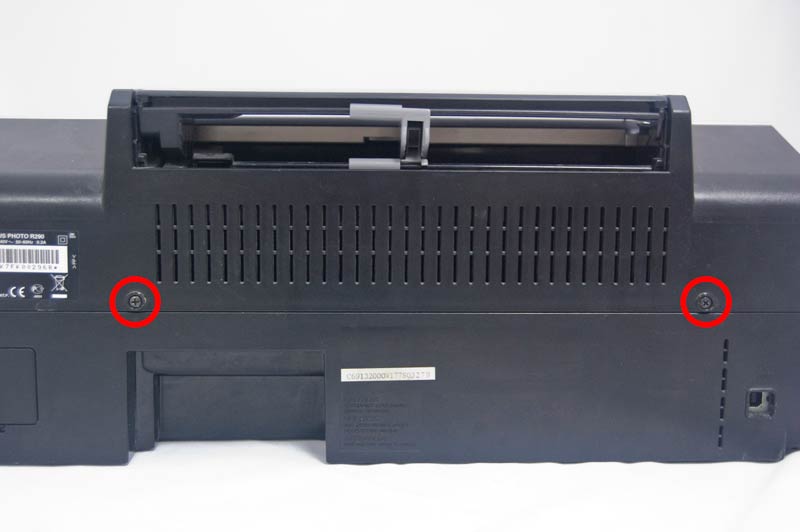

   - открутите 2 винта на задней стороне принтера (см.фото);

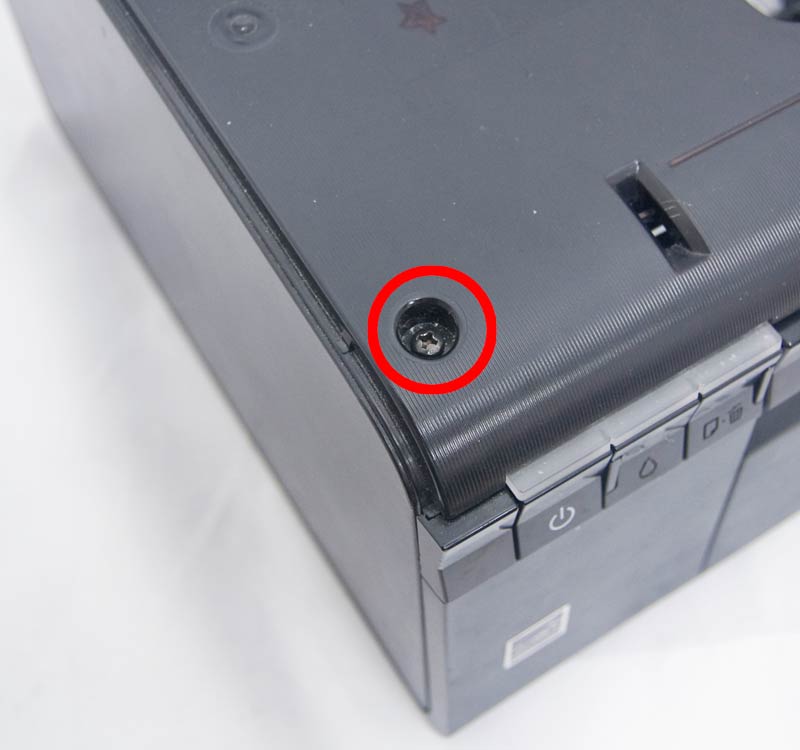

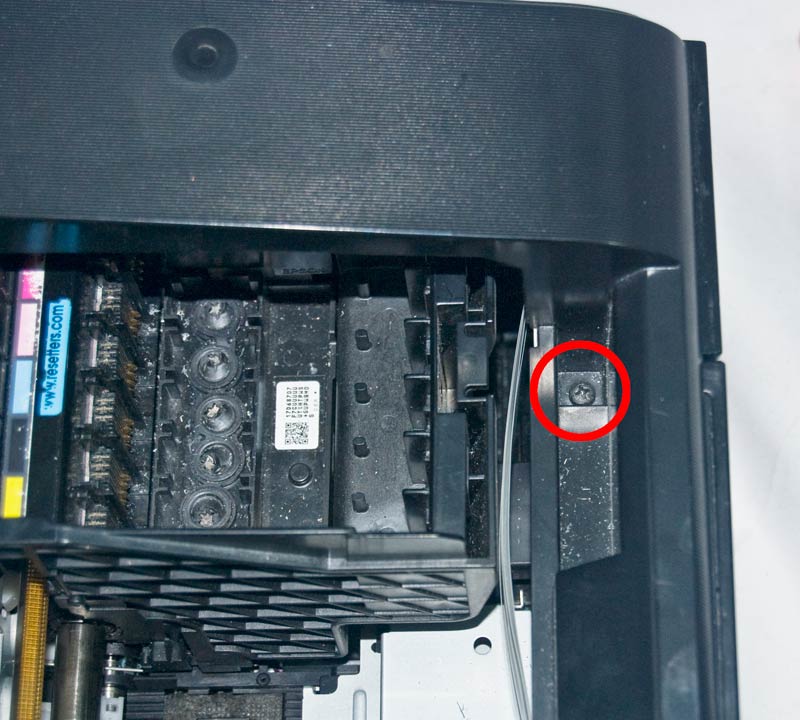

   - поднимите крышку принтера и открутите винты расположенные в левой (см.фото) и правой (см.фото) частях верхней панели принтера;
   - опустите крышку принтера и отсоедините верхнюю часть отсека подачи бумаги, надавив пальцем в месте указанном на фото.

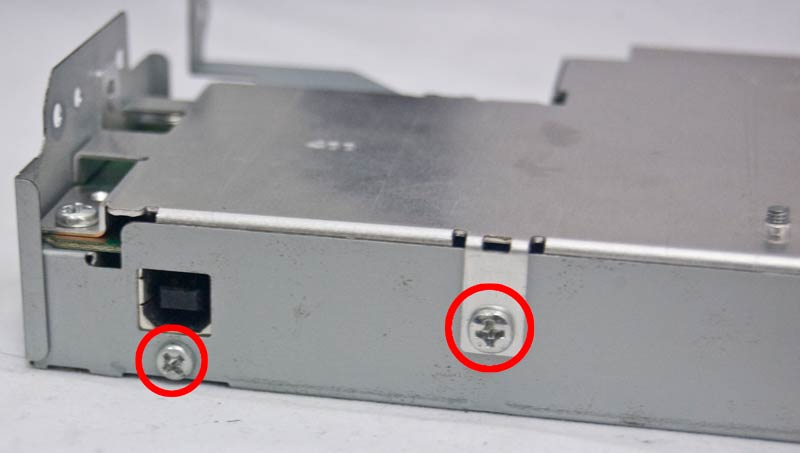

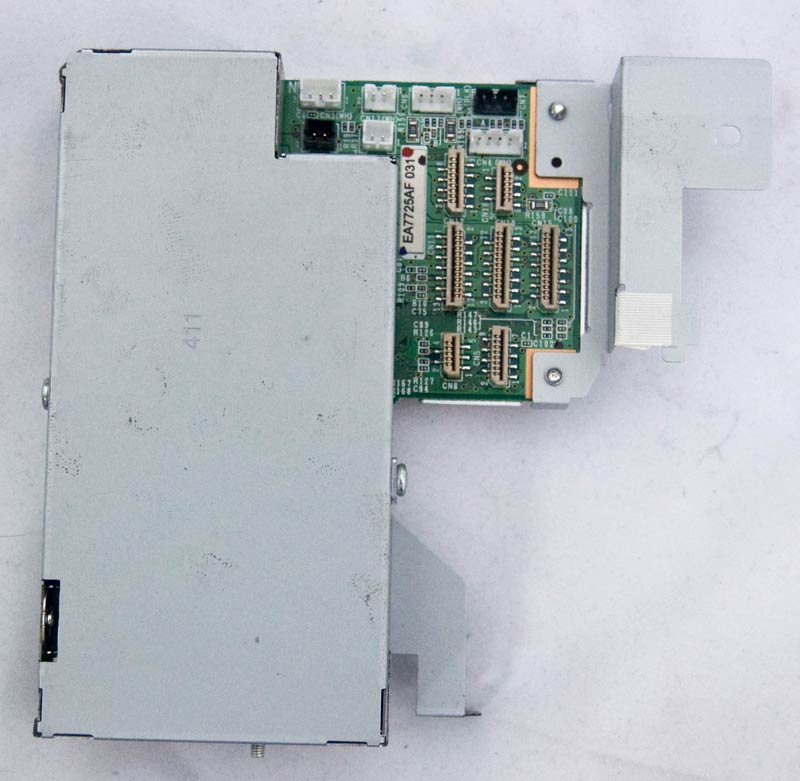

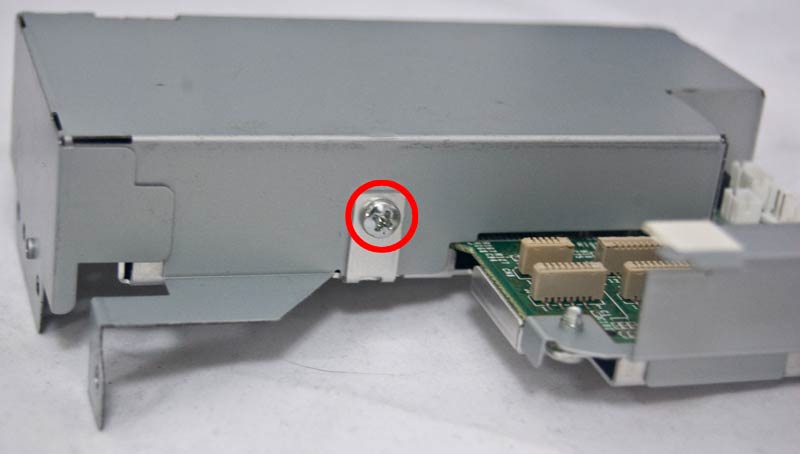

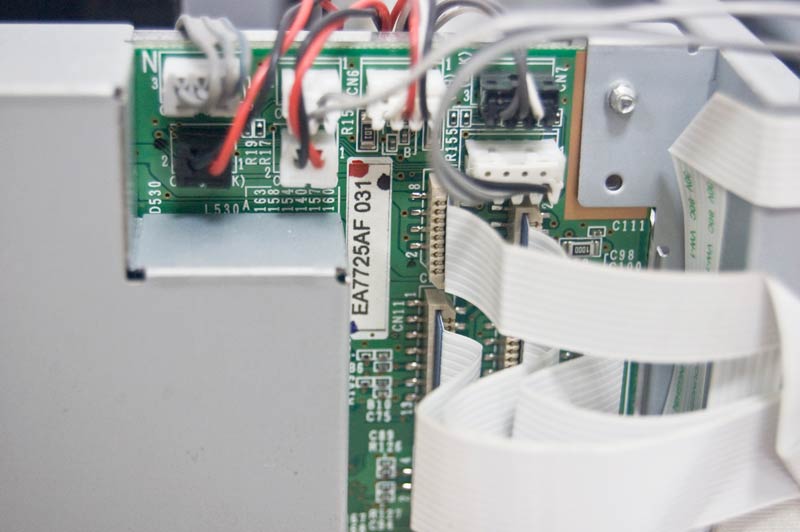

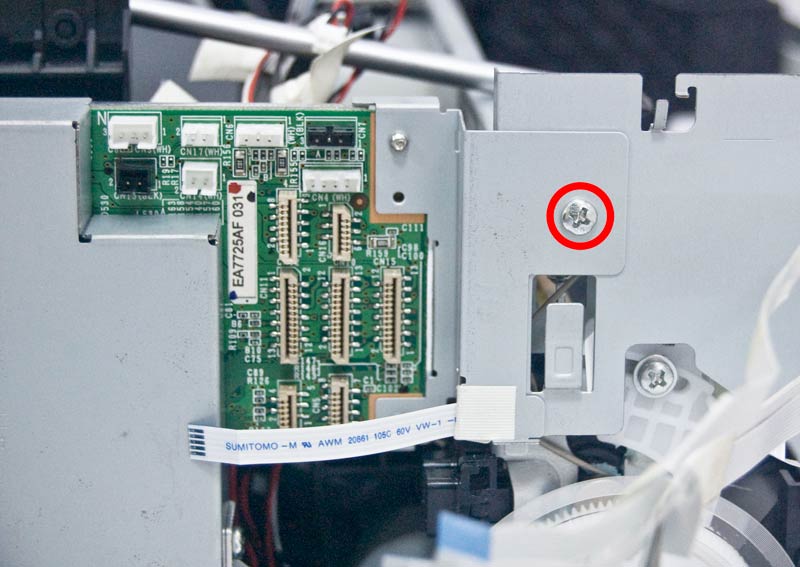

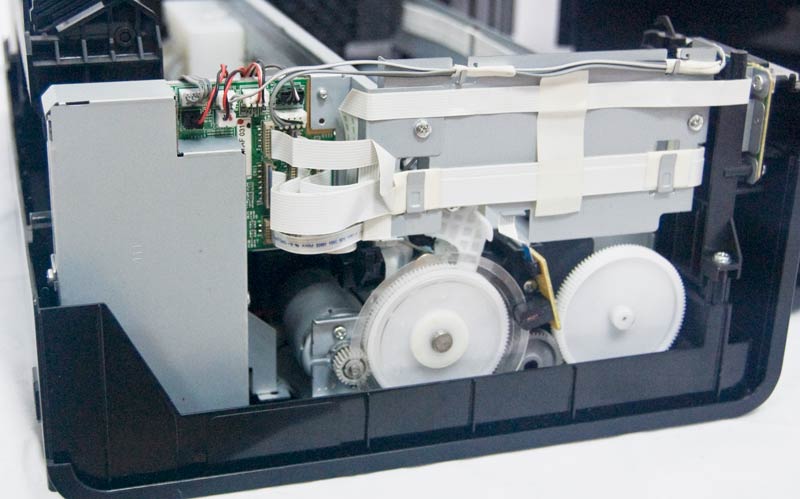

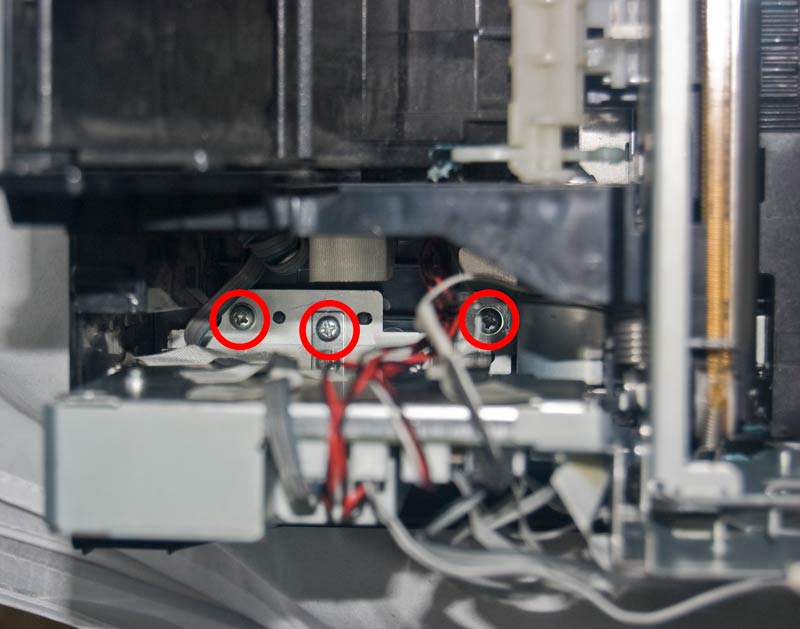

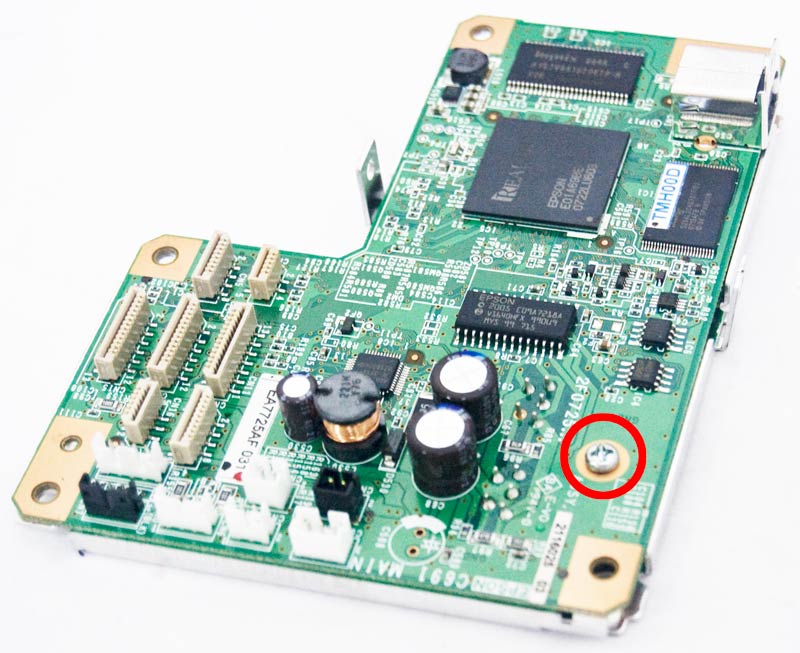

2. Отсоедините все разъемы на плате принтера, открутите крепежные винты и снимите плату. Смотрите пошаговые фотографии. Расположите плату на рабочем столе в хорошо освещенном месте.

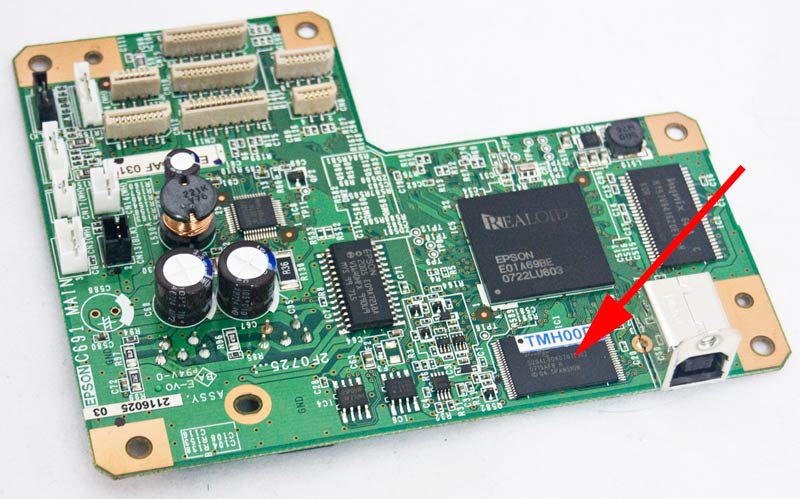

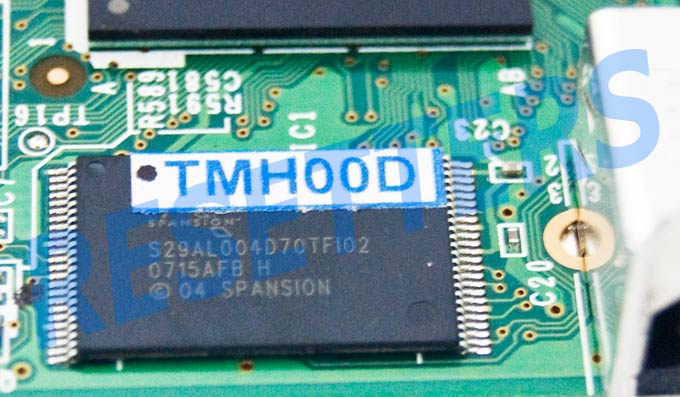

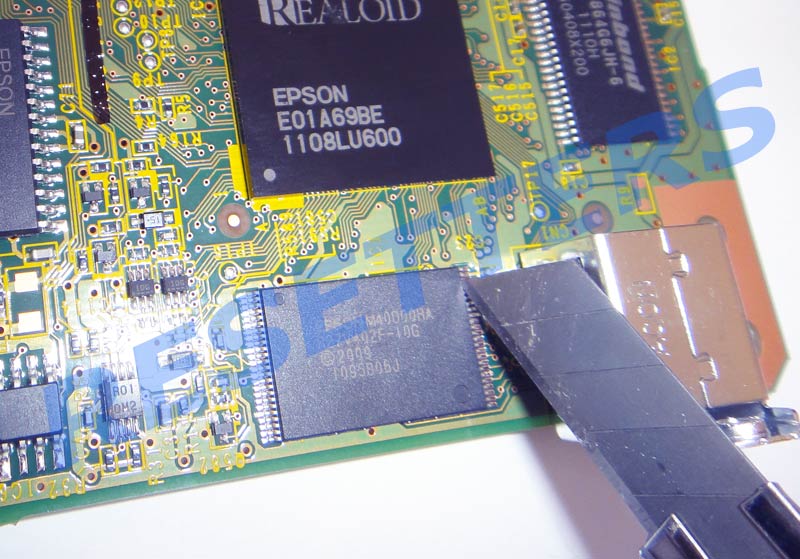

3. Демонтаж микросхемы.Острым канцелярским ножом или скальпелем обрежьте все ножки микросхемы, показанной на фото. Срезая ножки будьте аккуратны, чтобы не повредить саму плату.




4. Срезанную микросхему можете выкинуть в мусорное ведро или положить в баночку для коллекции .






5. Далее необходимо подготовить место для установки новой микросхемы - аккуратно отпаять остатки ножек от каждой контактной площадки, т.е. 48 шт и проверить под лупой отсутствие соплей из припоя - не замыкают ли какие-либо дорожки и контакты. Вид подготовленной площадки должен быть как на Фото.
6. Монтаж новой микросхемы.Установите микросхему, как показано на Фото. Обратите внимание на расположение ключа. Не перепутайте расположения ключа, а соответственно и микросхемы!
7. Припаяйте каждую ножку микросхемы и проверяйте на предмет наличий "оловянных" соплей. После впаивания новой микросхемы снова внимательно под лупой проверьте качество и чистоту пайки.
8. Установите плату в принтер и подсоедините все шлейфы и провода.
9. Если все пункты выполнены аккуратно, то можно подключать принтер к компьютеру и включать принтер в сеть. После включения принтера компьютер должен выдать сообщение о том, что найдено новое оборудование, а именно - принтер Epson L800!!! Что нам и требовалось! :-)
10. Скачайте и установите драйвер принтера.

Вы прочитали 10 несложных действий, которые превратят Ваш принтер в бесчиповый! Теперь Вам осталось решить КТО сможет сделать такую операцию Вашему принтеру.

Я рекомендуем обратиться к монтажнику, а не испытывать свою судьбу таким способом.

Автор: Андрей Андреев, 29/10/2011, www.resetters.com
Ссылка на автора и источник статьи обязательна.
