"УСТРОЙСТВО ПЕЧАТАЮЩЕЙ ГОЛОВКИ EPSON"

ЕВГЕНИЙ

Введение.

Не секрет, что струйные принтеры EPSON сейчас очень популярны. Они отличаются высоким качеством печати при небольшой цене. Для печати в них используется оригинальная пьезоэлектрическая головка. Она рассчитана на весь срок службы принтера, а расходным материалом является пластмассовый картридж-чернильница. Эта конструкция имеет свои достоинства и недостатки.

Плюсы:

• Высокое качество печати
• Относительно недорогие расходные материалы

Минусы:

• Дорогостоящий ремонт печатающей головки
• При долгих простоях требуется прочистка головки, при этом тратятся чернила

У каждого владельца такого принтера наверняка возникало желание удешевить эксплуатацию и не покупать новые картриджи, а заправлять старые. Но большинство боятся это делать, т.к. головка может засориться от некачественных чернил и придется тратить немалые деньги на ремонт в сервис-центре. Спешу обрадовать Вас, безопасно заправлять эти картриджи все-таки можно, но для этого нужно использовать качественные чернила. Сейчас продается очень много всевозможных комплектов для заправки по разным ценам, большинство из них сделано в Китае, и о качестве говорить не приходится... Мало того, что качество печати становится на порядок ниже, так еще есть шанс не оставить без работы сервис центр... Скажу честно, я ни разу не покупал оригинальные картриджи ;-) Я используя для заправки чернила InkMaster (не сочтите за рекламу ;-), они изготовляются в Германии и Англии, и в отличие от китайских обеспечивают отличное качество печати и сохранность печатающей головки, хотя и стоят они дороже. Также сейчас продают неоригинальные картриджи, но использовать их мне не хочется, т.к. не известно чего туда льют... Давайте попытаемся разобраться, как же устроена печатающая головка принтеров EPSON и почему она может выйти из строя.

Устройство печатающей головки. Как говорится, пока не разломаешь не поймешь устройства, так вот, давайте вместе разломаем одну печатающую головку(цветную от Epson Stylus Color 200) и разберемся, как она работает и почему выходит из строя (не думаю, что у кого-то из Вас есть желание сделать такое со своим принтером ;-). Сразу приношу свои извинения за может быть не очень качественные фотографии, т.к. делались они с помощью обычного планшетного сканера Mustek Paragon 600IICD (оказывается сканером не только бумажки можно сканировать ;-)

(1 - крышка; 2 - датчик наличия картриджа; 3- место для управляющей платы; 4 - место для печатающего узла)

На рис. показан блок печатающей головки, с него сняты печатающий узел с платой управления. В различных моделях принтеров конструкция этого блока может быть различной (у этого принтера блок съемный, у старших моделей его снять без отвертки не получится...) До этого этапа можно разбирать без применения деструктивных методов, дальше надо их применять.

(1 - контакты, идущие у пьезоэлементам; 2 - шлейф; 3 - управляющая микросхема; 4- контакты, которые замыкаются при установке картриджа; 5 - контакты для подключения блока печатающей головки к принтеру) На рис. показана плата с шлейфом, который подключается к пьезоэлементам.

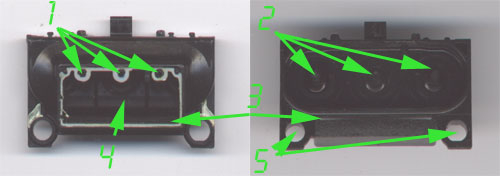

(1 - чернильные каналы; 2 - трубки, через которые чернила забираются из картриджа; 3- щель для шлейфа; 4 - место для печатающего элемента; 5 - отверстия для крепления печатающего узла на блоке)

На рис. показан печатающий узел, в нем устанавливается печатающий элемент, по каналам 1 чернила из картриджа поступают в печатающий элемент, его устройство мы рассмотрим далее. На фотографии видно, что соединения проклеены специальным клеем(белый), так вот, этот клей очень хорошо растворяется спиртом, ацетоном и т.п., поэтому применять данную химию для чистки печатающего узла НЕЛЬЗЯ!

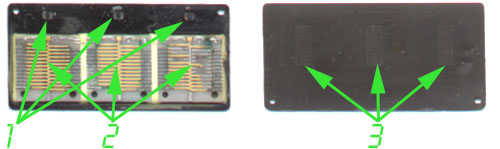

(1 - чернильные каналы; 2 - пьезоэлементы, к их контактам подключается шлейф; 3- сопла, от сюда чернила летят на бумагу)

На рис. показан печатающий элемент. Он представляет собой 3 склееные металлические пластины, к ним приклеены пьезоэлементы. Чернила, попав в каналы 1 из печатающего узла, попадают в пьезоэлементы, которые выплевывают их через сопла 3 на бумагу. Рассмотрим устройство печатающего элемента подробнее, для этого отогнем слой со стороны сопел и отклеим один пьезоэлемент.

На рис. показан печатающий элемент со снятым и перевернутым пьезоэлементом. Стрелками условно показано направление движения чернил: красная - чернила попадают в печатающий элемент, синяя - попадают на вход пьезоэлемента, зеленая - попадают в пьезоэлемент, желтая - ускоряются в пьезоэлементе, белая - вылетают из элемента через сопла на бумагу.

Выводы.

Печатающая головка струйных принтеров EPSON является весьма сложным устройством, в ней есть много мест, где может произойти засорение, поэтому применять некачественные расходные материалы я крайне не рекомендую. При применении же качественных чернил никаких проблем возникать не должно, да и к тому же есть возможность промыть печатающую головку специальными средствами. Но это уже совсем другая история.

P.S. Ну и чтобы вы не подумали, что я варвар, что ломаю дорогостоящие изделия и.т.п., сообщаю, что я разбирал неисправную печатающую головку, купленную мной за 50р. специально для изучения ее устройства.

Evgen
